MC系列盲插式流體連接器
MC系列盲插式流體連接器
產品簡介：
● 平頭防污染設計，實現自動密封，防止泄漏
● 無鎖緊結構，依靠外部結構進行鎖緊
● 插合和斷開狀態均能保持密封，無泄漏，安全可靠
● 基體材質和鍍層具有較強的耐磨和抗腐蝕能力
● 具有徑向浮動功能，采用導向銷等引導自動對接，降低了對插合對中精度的要求
● 當設備需要卸壓保護時，可選用自卸壓插頭/插座
用途及使用環境
盲插式流體連接器廣泛應用于液體冷卻系統，主要用于航空電子設備、機載雷達、艦載雷達等系統的冷卻機箱內部流道與模塊（板卡）的快速連接。
● 平頭防污染設計，實現自動密封，防止泄漏
● 無鎖緊結構，依靠外部結構進行鎖緊
● 插合和斷開狀態均能保持密封，無泄漏，安全可靠
● 基體材質和鍍層具有較強的耐磨和抗腐蝕能力
● 具有徑向浮動功能，采用導向銷等引導自動對接，降低了對插合對中精度的要求
● 當設備需要卸壓保護時，可選用自卸壓插頭/插座
用途及使用環境
盲插式流體連接器廣泛應用于液體冷卻系統，主要用于航空電子設備、機載雷達、艦載雷達等系統的冷卻機箱內部流道與模塊（板卡）的快速連接。
主要技術性能
● 材質：經表面處理的鋁合金，不銹鋼，鈦合金
● 鍍層：鋁合金表面硬質陽極氧化
● 密封圈材質：三元乙丙橡膠，氟硅橡膠，氟碳橡膠，全氟橡膠；對于特殊介質，請與我們確認密封圈選型
● 適應溫度范圍：三元乙丙橡膠（EPDM）： -55℃ ～ +125℃；氟硅橡膠（FVMQ）：-55℃ ～ +155℃；氟碳橡膠（FPM）：-10℃ ～ +200℃；全氟橡膠（FFKM）：0℃ ～ +250℃
● 對中允許偏移量：0.5mm；
● 徑向?qū)χ卸纫螅?/-0.5mm，軸向?qū)χ卸纫螅?/-1o
● 連接方式：螺紋或法蘭連接
● 工作介質：水乙二醇，冷卻液，去離子水等
● 耐腐蝕：中性鹽霧測試超過192小時
● 沖擊：半正弦波，峰值加速度15g，脈沖持續時間11ms，每軸向3次
● 隨機振動：15～2000Hz，功率譜密度0.04g 2 /Hz，持續時間0.5小時
● 機械壽命：10000次插拔循環

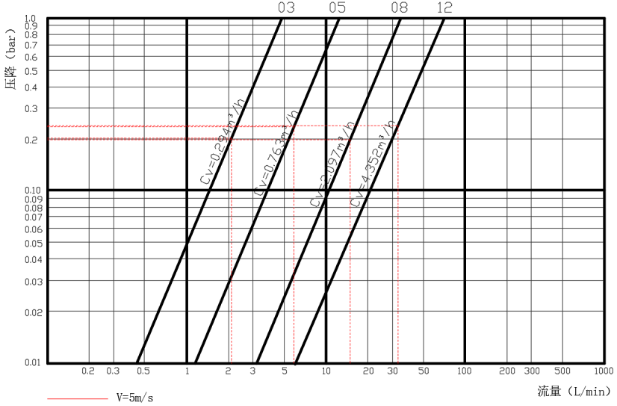

盲插系列流體連接器流量性能
